TN 系列板式換熱器
產品簡介：
TN 系列板式換熱器具有體積小、易于拆裝、維修便利等特點。廣泛應用于區域供熱、食品加工、制藥、石油化工、電力、冶金等各個行業。我公司生產的板式換熱器最高使用溫度為250oC，最高使用壓力為2.5MPa，最大組裝面積可達2000m2，最大流量為3000t/h 。
產品特點：
◆采用超細網絡的數值模擬技術結合精密的實驗測量方法，設計出流動和傳熱性能優越的換熱板片。
◆板片在低流速下能夠產生高溫流及高換熱系數。
◆與其他制造商的板片相比.在其它條件相同的情況下，板片在一定的換熱系數下具有更小的阻力系數。
◆人字形波紋板片在板片之間形成多達數千個接觸點。壓制的板片具有極高的精度，它使得板片之間的接觸點承壓均勻，從而能承受高達2.5MPA 以上的壓力。
◆板片的進口分流區設計有流線引導槽，它具有拉近不同流道的流動阻力差別的作用.使得流體在板片換熱區域均勻分布.從而避免了不均勻流量分配和流動死角所帶來的換熱效率下降，點蝕和結垢等弊端。
板片材質：
◆不銹鋼
材料牌號1.4301(AISI 304)
材料牌號l.4401(AIsl 316)
材料牌號1.4439(AIsI 317)
材料牌號1.4404(AISI 316L)
材料牌號1.4462(雙相2205 )
材料牌號1.4539( AISI 904L)
材料牌號1.4529(254 SMO)
◆特殊合金
哈氏合金C-276
工業純鈦TA1-A
鈦鈀合金Ti-Pd
墊片材料及其適用范圍：
◆丁睛橡膠(NBR)溫度范圍-15oC-110oC，水、海、水、油、鹽水;：
◆三元乙丙橡膠(EPDM)溫度范圍-25oC-160oC ，食品、飲料、熱水、蒸汽、酸、堿;
◆氫化丁睛橡膠(HNBR)溫度范圍「30oC-150oC，高溫油;
◆氟橡膠溫度范圍-25oC-250oC，酸、堿、高溫油。
密封墊與密封槽
密封墊一律采用國際上聲譽顯著的廠家所提供的原料制造面成，有很長的使用壽命。其獨特設計的“凸”形截面能大大增強密封性。
密封墊在冷熱流體間設置兩道內密封之間是泄露區。無論冷流體還是熱流體的內密封發生損壞，所泄露的流體都會經泄漏區從特別沒計的密封墊泄淵漏孔流到外界，面不會相互摻混。
板片密封槽兩側都有連續分布的側邊，而且通常一側是直邊，另一側是不規則波紋狀的側邊。連續的側邊能對密封墊起到強有利的支撐，而波紋狀的板片側邊與波紋狀的密封墊側邊正好相互咬合，使密封墊在板片上固定的更加牢固，不易因壓力波動等原因而滑出密封槽。
新開發的免粘新TN 系列膠墊，不僅使得TN 系列免粘結密封墊的安裝十分簡便，而且密封墊外側的山脊?fàn)钔刮镎门c另一片背部的凹槽相吻合，使得整個板片組在夾緊時相互卡住，避免錯位。
TN 系列板式換熱器
豐富的板片家族
TN系列板式換熱器按寬度劃分為18 個系列共計40 多個型號，每個系列有1至4 種寬度和角孔尺寸相同但長度不同的型號。
每個型號又分為大角度(“人”字形波紋)和小角度(“人”字形波紋)兩種角度的板片(超深槽的“自由流”板片除外) 。
上述的板片涵蓋了線槽、深槽和超深槽三種不同槽深的規格，組裝后分別形成了窄通道和超寬通道的板式換熱器。
用戶運行工況的匹配
板片的換熱性能和流動性能隨著板片的寬度，長度，槽深或波紋角度的不同而不同，從而組裝成各種各樣的，能滿足用戶千變?nèi)f化要求的板式換熱器。板片型號越多，滿足的程度越好。這是因?yàn)槊總€(gè)型號的板片都能涵蓋一定范圍的熱力工況范圍。實際應用的工況參數離適合工況范圍越遠，效率越低。豐富板片型號，使得它很容易針對用戶的運行工況找到合適匹配的型號。
豐富的板片型號所帶來的優勢
熱效率更高 針對同一工況，板式換熱器的面積往往不同于其它類型產品。熱效率高的換熱器不僅僅能節省投資，而且往往具有更高的板間流速，從而降低了板片的腐蝕和結垢速度。
全單流程設計 單流程設計是板式換熱器的優選形式，因?yàn)閱芜吔庸芙o用戶的安裝和維護工作帶來的極大的方便。多種大長寬比板片有效地涵蓋了傳熱單元數很大的運行工況，避免了其他同行不得不采用的多流程設計。
全單接管設訃 雙接管設計是雙邊接管，也是不提倡的板式換熱器設計形式。豐富的板片型號包括了許多大角孔的板片(最大500mm)，流量可達3000噸/小時。可完全避免雙接管設計。
滿足特殊要求 更加容易滿足用戶的諸如高度或長度的限制，接管尺寸要求，或臺數的限制等特殊要求。

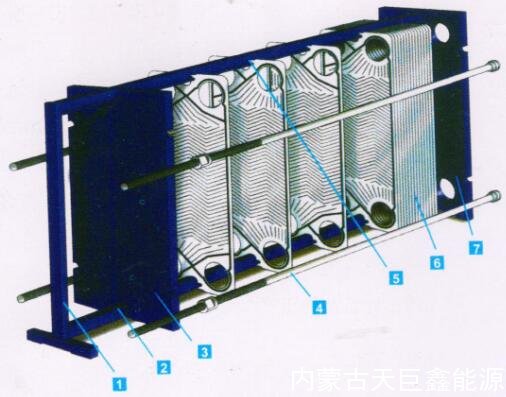

TN系列的板式換熱器由下列七個主要部分組成：
1、文架，以特定的規格，文撐相應的壓緊板和其中的板片。
2、導桿，支撐板片組和壓緊板上，并以此作安裝緊固的導向。
3，壓緊板，用于緊固板片組。
4，緊固螺栓，將板片和壓緊板緊固在一起，并密封板片組。
5. 懸掛梁，懸掛板組和壓扳，并導向安裝。
6，板片組，以成型板片和密封墊組成。
7，固定板，以固定側壓緊板片組，同時又是板式換熱器的壓緊承載板。
板式蒸發器、板式冷凝器
TN板式蒸發器、冷擬器的工作原理類似于板式換熱器，使用長方形的板片做為熱交換單元。按工作要求將板片加工成特殊的表面形狀。板片由不銹鋼或長期特種金屬制成。我們的板式蒸發器、冷疑器具有板式換熱器傳統熱系數高的特點，高于管式蒸發器、冷凝器15﹪-60%。只需有效溫差1-3oC就能正常工作，比其他類型蒸發、冷凝器器低很多。已經成功的應用于造紙廠、糖廠、乳品、化工等重要工業部門。
板式換熱器型號說明
型號示例說明:
換熱器型號TN10H一1.6/150
角孔直徑為DN100 大角度硬板，設計壓力I.6MPa，設計溫度150oC
可折寬流道換熱器
寬流道板換熱器板型采用獨特的粗波紋結構設計，適用于含固體、晶體、纖維和漿狀物質的介質，也適用干高黏度介質，它它填補了人字型波紋不能應用的特殊介質工況，并由于它擁有非常優秀的熱交換性能，易于拆卸清洗維護等特點，使該產品可廣泛應用干制糖、造紙以及食品和果汁工業等領域。與人字形板片比較結構特點： 流道間隙可以從5mm一12mm。根據用戶需求，寬——窄流道可自由組合。寬通道道沒有觸點，流通更順暢。
全焊式板式換熱器
全焊式板式換熱器的換熱板片，是由特種不銹鋼，以特制模具壓制而成。表面光滑不易結垢。其獨特的波紋設計使流體在較低的流速下也能產生湍流，傳熱效率高。整個板片束全部采用本體材料由氬弧焊焊接而成。不采用任何非金屬密封材料，因而有較高的耐溫、耐壓性能。適用于溫度從-195oC至538oC、工作壓力從真空至8.2MPa 的幾乎所有換熱工藝場合。
其它
釬焊板式換熱器用于相對可拆式換熱器壓力，溫度較高的工況環境，可通過溫度高達200oC、壓力達到3.0MPa 的工況下使用。
管殼式換熱器又稱列管式換熱器。是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器。
翅片管換熱器是氣體與液體熱交換器中使用廣泛的一種換熱設備。它通過在普通的基管上加裝翅片來達到強化傳熱的目的。
豐富的備品條件
Alfa Laval/阿法拉伐 板式換熱器板片，墊片。
vicarb/維卡勃(維克斯)換熱器板片，墊片。
APV/安培威 板式換熱器板片，墊片。
HISAKA/日阪 板式 換熱器板片，墊片。
GEA/基伊埃 板式換熱順板片，墊片。
API/叫艾普爾/Schmidt 史密特 換熱器板片，墊片。
TRANTER 傳特/舒瑞普 板式換熱器板片，墊片。
國內各廠換熱器板片，墊片。
SONDEX/桑德斯/換熱器板片，墊片。
換熱器用夾緊螺栓，墊圈，止動墊圈。
